100級醫院潔凈手術室凈化工程設計方案：EPURZAN翼展
發布者：翼展凈化工程公司瀏覽次數：發布時間：2022-06-29
100級醫院潔凈手術室凈化工程設計方案;工程范圍與內容:建筑面積1000平方米,該工程由4間潔凈手術室(其中萬級手術室4間)產房2間(萬級)及相關輔助用房的室內裝飾、凈化空調系統、電氣控制系統、醫用氣體供應系統組成.
(一)手術室設計思路:
手術部凈化工程的平面布置如圖紙所示,潔凈手術部設置了開放式刷手間,供各個手術室使用.
*人、物流程走向:對于進出潔凈手術部的人員和物品(敷料、器械等)應采取有效的凈化程序與嚴格的管理制度.在潔凈區內,人流、物流方向應避免往返交叉,人流方向應由低潔凈度潔凈室到高潔凈度潔凈室.
物品流程:潔凈手術區內部的平面和通道形式符合功能流程短捷,和潔污分明的原則,內走廊為潔凈走廊,外走廊為污物走廊.每個手術室均設置污物傳遞門,通過污物走廊收集污物,可再次使用的污物經洗滌打包、消毒滅菌后送往無菌器械及敷料間.
人員走向:醫護人員和病人由共同入口經緩沖后進入手術區.手術醫護人員退出潔凈手術部時應從原進入的凈化流程退出,稍后需要二次返回手術室的應該再經緩沖后進入,其他人員可經過旁通路徑退出.由于潔凈室密閉性高,潔凈區內設備眾多,人員流動路線復雜,為了便于發生突發事故時人員疏散,在潔凈區靠近樓梯處開設了一個安全出口(如圖所示),但是平時要嚴加密封.
注：圖片僅供翼展內部使用，禁止盜圖。

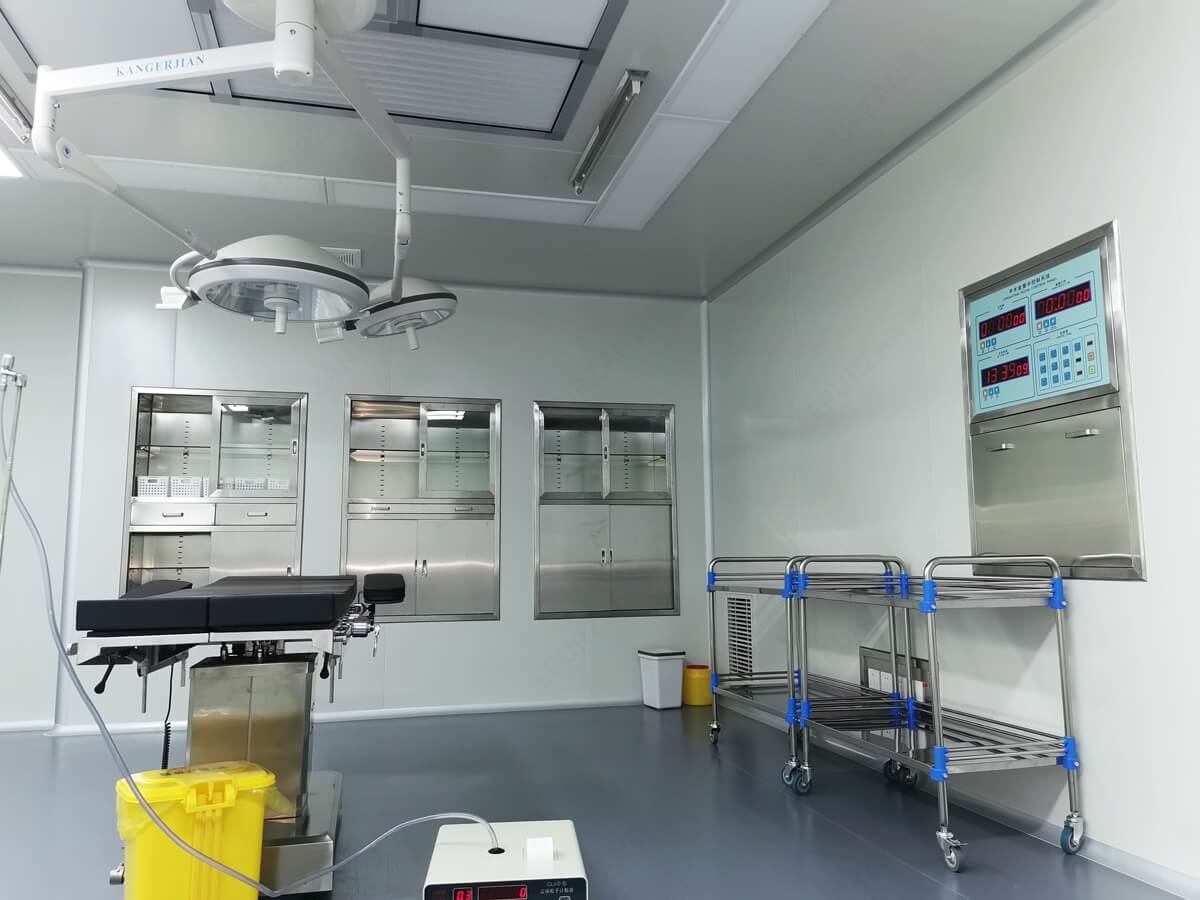

手術室 I EPURZAN翼展
(二)手術室的裝飾:潔凈手術部的建筑裝飾遵循不產塵、不積塵、容易清潔和符合防火要求的總原則
潔凈手術室及產房:
內部采用彩色鋼板拼接而成,內部所有拼接縫平整嚴密.室內設置的顯示屏、開關、插座、觀片燈、器械柜、藥品柜、麻醉柜等均嵌入墻內,不得突出墻面.手術室的內部地面應平整,采用耐磨、防滑、耐腐蝕、易清洗、不易起塵與開裂的材料,抗菌、耐磨的橡膠地面或PVC地材.(具體材質參看報價單)潔凈區其它輔助房間、走廊
墻體及頂板裝飾均采用雙面金屬彩色鋼板積木式、密封接插式墻板,接插部位等同于墻板的支柱,因此其抗震抗扭曲度比較高.室內設置的顯示屏、開關、插座、觀片燈、器械柜、藥品柜、麻醉柜等均嵌入墻內,不得突出墻面.
墻面與墻面之間呈90B圓弧角,此種形式氣流組織比較均勻,不易積塵,沒有死角,而且比較美觀.材料采用彩色復合鋼板,巖棉,紙蜂窩板作為保溫材料而制成的雙金屬保溫板.板壁(即墻壁)厚50mm,頂板50mm.為增強抗震強度,板壁之間聯接為封閉凹凸接插式.板壁與板壁、板壁與頂板之間均有圓弧鋁合金型材固定、連接.潔凈區內所有陰角與陽角均為R50mm圓弧過渡.具有實用性,耐用性和裝飾性的特點.
潔凈室內所有拼接縫平整嚴密,設置的開關、插座、等均嵌入墻內,不得突出墻面.潔凈室側壁開玻璃窗(玻璃窗下標距離地面高度為1.1米,窗體高度為0.9米),引進自然光,緩解壓抑感.潔凈區輔助房間及走廊凈高度均為2.6米.室內照明采用嵌入式凈化燈箱,使房間內明亮、美觀.
(三) 手術室設施配置:(以GB50333-2002標準執行)※每間手術室內均設置手術床、無影燈、吊塔各一臺,每間手術室內均設置頂棚安裝環形輸液架一套.
※每間手術室內均設置墻壁安裝嵌入式不銹鋼藥品柜一個,麻醉柜一個,器械柜一個※每間手術室均設置觀片燈一個※手術室設置腳感應式雙開醫用氣密自動門一套(1400x2100)※每間手術室內均設置顯示控制屏(手術、麻醉時間;溫濕度顯示、手術室內電氣控制)一套※每間手術室外門口均設置"手術中"顯示一套※開放式刷手間內放置全不銹鋼腳踏洗手器※在三級手術室內設置萬級送風天花(2600mmx1400mm)各一套※在潔凈走廊兩側設置防撞護板※每間手術室均配備UPS不間斷電源
一、100級手術室凈化設計方案
1、100級手術室凈化空調機組采用德國進口羅伯特醫用衛生型空調機組。其它凈化空調機組采用中英合資天加醫用衛生型空調機組。
2、正負壓切換手術室采用一拖二方式，單獨采用一臺醫用衛生型空調機組。
3、其它Ⅲ級手術室采用一拖二或者一拖三方式，2-3間手術室公同采用一臺醫用衛生型空調機組。
4、潔凈走廊及其輔房采用一臺醫用衛生型空調機組，采用高效送風口送風，上頂送上側回。
5、污物走廊及其輔房采用一臺醫用衛生型空調機組，采用亞高效送風口送風上頂送上側回。
6、手術室新風采用集中控制方式，共采用2臺新風機組，新風系統配初效、中效、亞高效過濾器。
7、排風系統采用獨立排風形式。
8、每臺循環機組均配一臺電熱式加濕器及一臺輔助電加熱器。
9、新風的保證：
①、新風量必須滿足室內人員的衛生要求；
②、新風量需要滿足潔凈手術室的新風換氣次數要求；
③、密間房間室內新風量和排風量之差需能保證房間正壓值；
④、新風量宜符合《醫院潔凈手術部建筑技術規范》中規定的最小風量。
10、新風量的取量：經計算取上述要求較大值，通過新風機組提供充足穩定的新風，其中Ⅰ類取1000?/h，Ⅱ類、Ⅲ類取800?/h，走廊與輔房取4次/h。
11、房間換氣次數（風量）的保證：房間的風量嚴格按照《醫院潔凈手術部建設技術規范》（2002年）的標準來計算，機組電機采用變頻器控制，保證各房間的風量指標。
12、潔凈度的保證：通過五級過濾，新風機組初、中效，亞高效，空調機組中效過濾，送風末端高效過濾，尤其是高效過濾器，對μ≥0.3μm微粒的過濾精度達到0.9997，從而確保μ≥0.5μm的微?？梢员怀浞诌^濾掉，這樣就保證了手術室的潔凈度要求。
13、房間濕度的保證：房間加濕量的確定是通過回風總管探頭感應，由DDC系統根據手術室實際濕度來控制濕量的，冬季由電熱式加濕器對空氣進行加濕，夏季由空氣處理機組的表冷器對新回風進行除濕，其濕度要求。
14、細菌濃度的保證：以上指標都保證的情況下，細菌的濃度也就得到了保證。
15、房間噪聲指標保證：根據阻力計算選風機型號，再根據風機噪聲在空調處理機組送回風管上都各設置衛生型消聲器來保證噪聲指標。
手術室凈化 I EPURZAN翼展
二、控制說明
1、本套系統共分十個控制柜控制，每套凈化空調系統（包括循環系統和新風機組）各由一個控制柜控制。排風機組由相應循環機組的控制柜控制。
2、本套系統控制所采用的自動控制器、電動調節閥及其執行機構、壓差開關、風道溫濕度探測器、遠程溫度設置器均選用品牌廠品。
3、每臺凈化空調機組均配置一套電動調節閥，一套進口溫濕度探頭。電動調節閥設置于機組供水總管上，溫濕度探頭設置于手術室回風總管上，溫濕度探頭采集到信號后傳遞給自動控制器，自動控制器再通過所設定的溫度來控制電動調節閥的開啟度。
4、自動控制器實現濕度優先控制，在夏季工況下，新風經過新風機組處理后于回風混合，然后在循環機組中加熱，再通過電熱式加濕器等溫加濕，直到溫濕度滿足自動控制器設定的標準送風。
5、輔助電加熱器的開關程序通過自動控制器來控制，當風管內空氣的溫度小于設定的溫度時，電加熱自動打開，反之則關閉，電加熱器本身還帶有過熱保護裝置，當其溫度超過90℃時，電加熱器自動關閉。電加熱器有良好的接地，并與風機聯鎖。
6、新風機組與循環機組實現聯鎖控制，即同一風系統內只要循環機組開啟，則新風機組必須開啟。只有當循環機組關閉后，對應的新風機組才能關閉。
7、排風機與循環機組實現聯鎖控制，即循環機組開啟，所對應的手術室的排風機亦開啟，當循環機組關閉后，所對應的排風機組也相應關閉。
三、水系統及配電設計說明
1、本凈化空調工程全年冷熱源由甲方提供；要求將凈化空調冷熱源接到至機組旁一米處。夏季冷媒供水溫度7℃，回水溫度12℃，冬季供水溫度45℃，回水溫度40℃；系統要求回水壓差不小于0.2MPa。
2、凈化空調系統夏季冷量440KW，供回水管管徑為DN150，冬季熱量為385KW；過渡季節冷量為220KW。加濕用水量190KG/h,加濕水管管徑DN40；
3、設備層包括機組、輔助電加熱器、電熱式加濕器、排風機所需量詳見電氣專業施工圖紙。
4、整個凈化區冷熱水總管需由分水器直接供給。以便于整個系統的調節和保障。
5、建議在過渡季節使用風冷式熱泵機組提供整個冷熱源。
6、機組段與段由4-6㎜密封墊密封，壓縮率為25%-30%機組下部的冷凝水排放管，必須設置水封。排水管不能直接與下水管道連接。
7、靜壓箱安裝應平整，其長寬方向應與手術臺的長寬方向一致
四、循環機組AUHOP1-OP12、新風機組PAUOP1-OP2、排風機組、消聲器、定風量閥、雙位定風量閥、手動調節發、止回閥、防火閥、電加熱器、電動密封閥、消聲彎頭、初效過濾器、中效過濾器、壓高效過濾器、高效過濾器。
依照潔凈室凈化級別的不同,采用不同的凈化手段來實現需要.具體設計原理如下:一定量的回風與新風混合后,經溫濕度處理、加壓風機加壓、消音處理后,通過潔凈風管經初、中、高三級過濾后輸送到潔凈室內,從而使?jié)崈羰覂?nèi)形成一個寧靜、安全、清涼的凈化環境.
*整個凈化空調系統設有三級空氣過濾.第一級過濾粗效過濾設置在新風口,第二級過濾中效過濾設置在系統的正壓段,第三級過濾高效過濾設置在系統的末端.
*萬級潔凈手術室內送風口均勻分散布置在手術室頂棚的上方.
*潔凈室內回風口洞口上邊高度不超過地面之上0.5m,洞口下邊距離地面不低于0.1m.潔凈室寬度不超過3米時,設置單側下部回風口,超過3米時,應在房間的長度方向兩對側下部布置回風口.
*級別不同的潔凈室之間為防止外部塵埃的進入,應維持適當?shù)恼龎褐?潔凈區對與其相通的非潔凈區都保持不小于10Pa的正壓,潔凈區對室外或與室外直接相通的區域應保持不小于15Pa的正壓.相同級別而又相通的潔凈室之間應保持由內向外的氣流方向,在兩室之間保持略大于0的壓差.不同潔凈度級別的相通的潔凈室之間,高級級別的保持相對正壓,低級別的保持相對負壓,最大靜壓差不應大于30Pa,不允許因為壓差而產生哨*本方案系統的劃分可以使?jié)崈羰中g(shù)部始終處于受控狀態,既能保證潔凈手術部的整體控制又能使各潔凈手術室靈活使用.考慮到一次性投資原因,本潔凈手術室空調系統共分為10個系統.
功能包括:新回風混合、初效過濾、表冷加熱加濕機組應能:提供強弱電一體化自動控制系統,實現機組起停、電氣及機組安全保護;空調系統恒溫恒濕控制(溫度控制精度為±2C,濕度控制精度為±10%.);中、高效過濾器壓差報警;與排風機連鎖運行;控制為手術室內.
對空調機組的自動控制系統要求:
1、新風電動閥與空調機組聯鎖
2、顯示空調機組的運行狀態(正常運行、殺菌消毒、停機)
3、根據回風濕度及設定值控制加濕控制箱的啟停.
4、通過風機的前后壓差監測風機運行狀態、故障狀態
5、監測防凍開關狀態,溫度超低報警
6、監測新風初效、中效過濾器堵塞開關狀態,堵塞報警.
7、風機啟動和消防聯鎖控制8、自動恒溫控制,過流保護,缺風保護及報警,現場應急停車功能本空調機組特點:結構，整機采用雙層機體結構.內外層采用雙面彩鋼板制成.確保機組在各種工況下運行時外殼均無結露出現.
