潔凈室配電箱安裝
發布者：翼展凈化工程公司瀏覽次數：發布時間：2023-02-13
（1） 施工準備
①安裝用設備、材料應符合現行國家標準和設計要求，且應有產品合格證，并做如下核查：配電箱箱體應有一定的機械強度，周邊平整無損傷，油漆無脫落，二層底板厚度不小于 1.5mm,且不得以阻燃型塑料板做二層底板，箱內各種器具應安裝年固，導線排列整齊，壓接牢固：鍍鋅材料包括角鋼、扁鐵、鐵皮、螺栓、墊圈、圓釘?shù)龋^緣導線的型號規格應符合設計要求，并有產品合格證；其他材料包括電器儀表、熔絲（或熔片）、端子板、絕緣嘴、鋁套管、卡片框、軟塑料管等
② 主要機具包括：水平尺、鋼板尺、線墜、桶、刷子、灰鏟以及手錘、鏨子、鋼鋸、鋸條木銼、扁銼、圓銼、剝線鉗、尖嘴甜、壓接鉗、活扳子、套簡扳子、錫鍋、錫勺等；臺鉆、手電鉆、鉆頭、木鉆、臺鉗、案子、射釘槍、電爐、電、氣焊工具、絕緣手套、鐵剪子、點沖子、兆歐表、工具袋、工具箱、高凳等
③作業條件：隨士建結構預留好暗裝配電箱的安裝位置；預埋鐵架或螺栓時，墻體結構應彈出施工水平線；安裝配電箱時，建筑裝修的金屬夾芯彩鋼板應安裝完成，并檢驗合格
(2）施工安裝作業
1）作業程序：彈線定位一配電箱固定一絕緣搖測。配電箱安裝的要求主要如下
①潔凈室（區） 內配電箱的安裝高度，暗裝一般距地為 1.5m，明裝時宜為距地 1.2m。
② 安裝配電箱所需的木磚及鐵件等均應預埋。掛式配電箱應采用金屬膨脹螺栓固定。
③ 配電箱帶有器具的鐵制盤面和裝有器具的門及電器的金屬外殼均應設有可靠的 PE 保護地線，但 PE 保護地線不允許利用箱體或盒體串接。

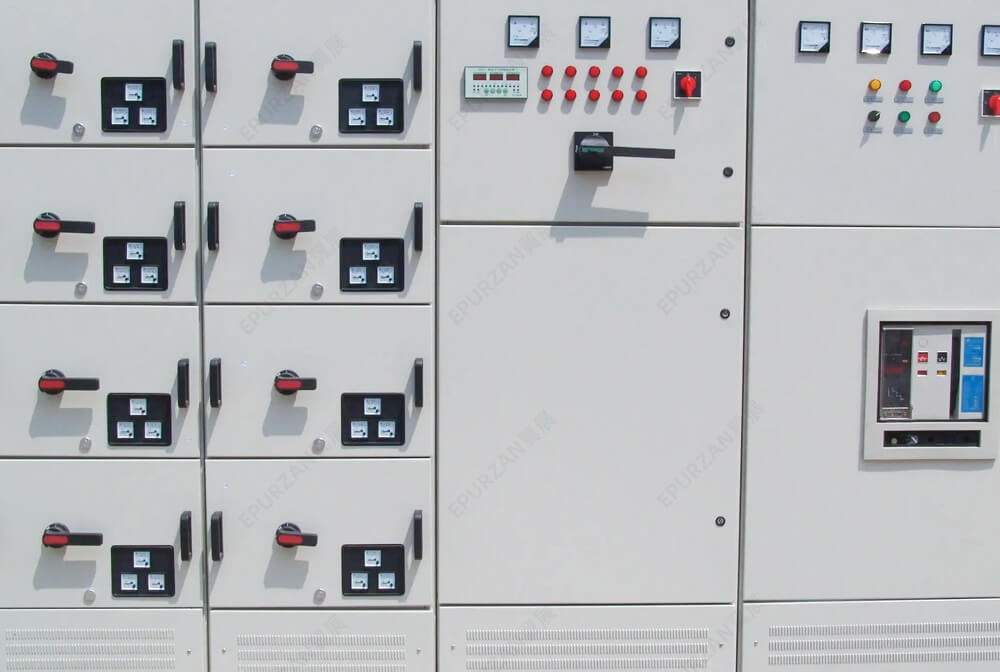

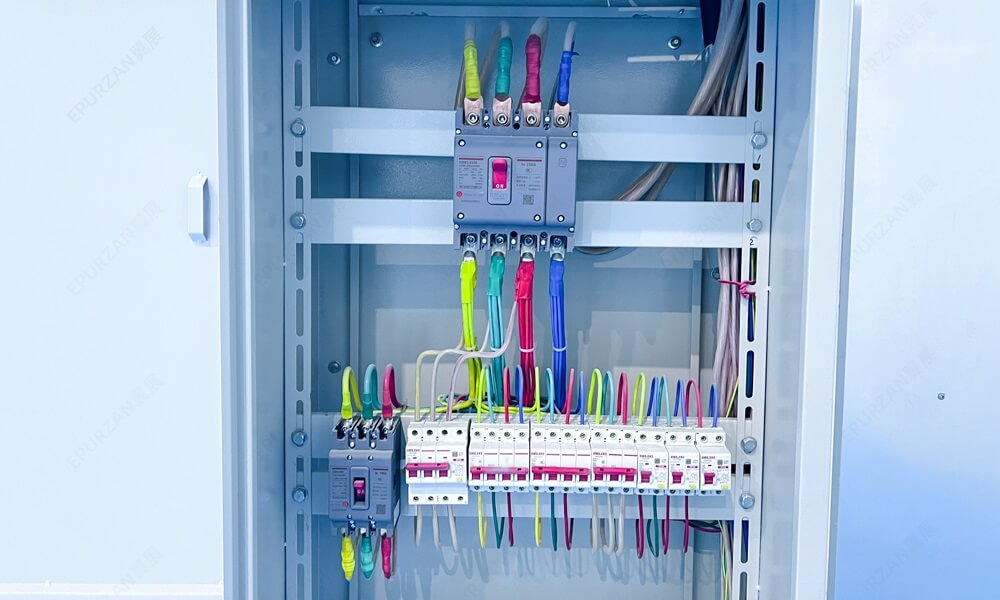

④配電箱的配線應排列整齊，并綁扎成東，在活動部位應固定。盤面引出引進的導線應留有適當余度，便于檢修。導線剝削處不應損傷線芯或線芯過長，導線壓頭應牢固可靠，多股導線不應盤圈壓接，應加裝壓線端子。
⑤ TN-C低壓配電系統中的中性線 N 應在箱體或盤面上，引人接地干線處做好重復接地。照明配電箱內的交流、直流或不同電壓等級的電源，應具有明顯標志
⑥ 照明配電箱不應采用可燃材料制作。照明配電箱內，應分別設置中性線 N 和保護地線 (PE線）匯流排；中性線 N 和保護地線應在匯流排上連接，不得絞按，并應有編號。當PE線所用的材質與相線相同時應按熱穩定要求選擇截面，不應小于表2.6.10 的最小截面
⑦配電箱應安裝年固、平正，其垂直偏差不應大于 3mm；安裝時，配電箱四周應無空隙，其面板四周邊緣應緊貼墻面，潔凈室(區）內安裝的配電箱應對所有的縫隙進行密封處理。
2）彈線定位：根據設計要求確定配電箱的位置，并按配電箱的外形尺寸進行彈線定位；潔凈室內暗裝的配電箱應在壁板上開好預留孔洞，明裝時應做好壁板的加固。
3） 配電箱的固定
①在泥凝土墻或磚墻上固定明裝配電箱時，可采用暗配管及暗分線盒和明配管兩種方式。如有分線盒，先將盒內的雜物清理干凈，然后將導線理順，分清支路和相序，按支路鄉扎成束。待配電箱找準位置后，將導線端頭引至箱內，逐個剝削導線端頭，再逐個壓接在器具上，同時將 PE保護地線壓在明顯的地方，并將配電箱調整平直后進行固定。當采用金屬膨脹螺栓在混凝土墻或磚墻上固定配電箱時，其方法是根據彈線定位的要求找出準確的固定點位置，用電鉆或沖擊鉆在固定點位置鉆孔，其孔徑應剛好將金屬膨賬螺栓的脹管部分埋人墻內，且孔洞應平直不得歪斜
② 在金屬夾芯彩鋼板墻上固定配電箱時，應采用加固措施。為配電箱做底座，底座的高度應為配電箱的安裝高度。如導管在墻板內暗數設，并有暗接線盒時，要求盒口應與墻面平齊。配電箱安裝后應按要求進行縫隙密封處理。
③暗裝配電箱時應先根據預留孔洞的尺寸為箱體找好標高及水平尺寸，并將箱體固定好，周邊間隙應均勻對稱，并應對所有的縫隙進行密封處理。金屬彩鋼板壁板上暗裝時，將配電箱放人預留孔洞，固定好，并用硅膠將縫隙密封。
④絕緣搖測，配電箱全部電器安裝完畢后，用500V的兆歐表對線路進行絕緣搖測；搖測包括相線與相線之間、相線與中性線之間、相線與保護地線之間、中性線與保護地線之間，并應做好記錄。
⑤成品保護 配電箱安裝后，應采取成品保護措施，避免損傷儀表等。安裝配電箱面板時，應應注意保護墻面整潔，
（4） 安裝質量檢查
①核查配電器具的接地保護措施和安全要求，應符合相關施工驗收規范和設計要求。
②配電箱的安裝應做到：位置正確，部件齊全，箱體開孔合適，切口整齊；暗式配電箱箱蓋緊貼墻面；中性線經匯流排（N線端子）連按，無絞按現象；盤內外清潔，箱蓋。開關靈活，回路編號齊全，接線整齊，PE保護地線不串接，安裝年固，導線截面、線色符合規范的規定。
③ 導線與器具的連接應牢固紫密，不傷線芯。壓板連接時應壓緊無松動；螺栓連接時，在同一端子上導線不得超過兩根，防松墊圈等配件應齊全。保護接地線的數設應連接緊密、牢固，保護接地線截面選用正確，防腐涂漆均勻無遺漏。
