潔凈廠房橋架如何施工安裝
發布者：翼展凈化工程公司瀏覽次數：發布時間：2022-12-12

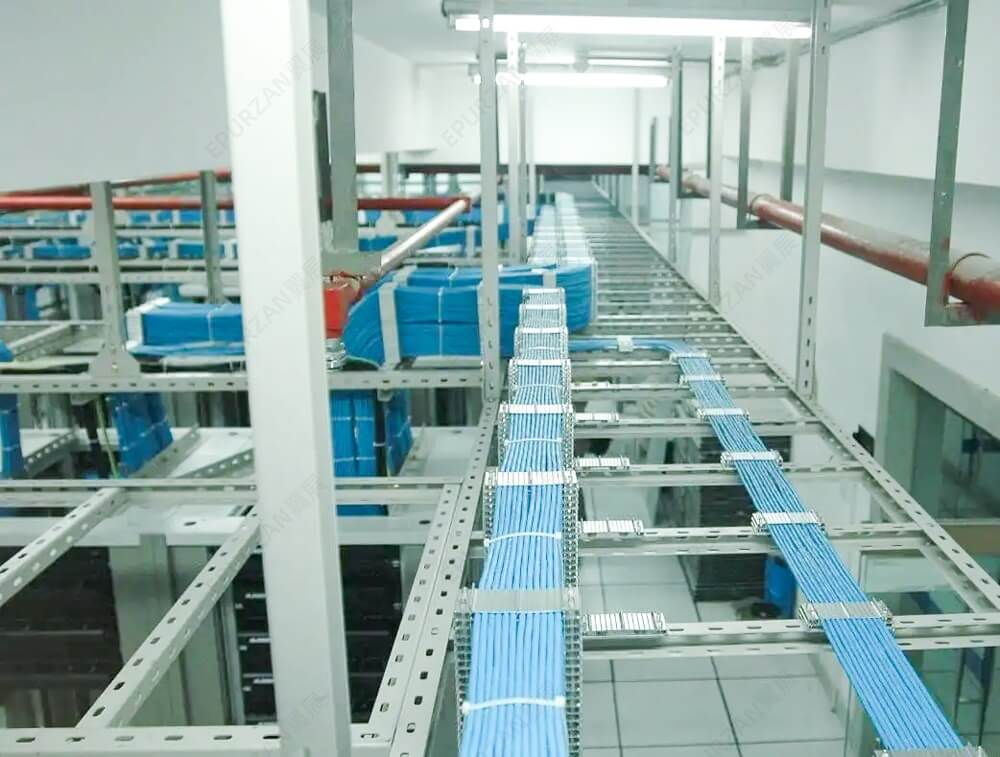

潔凈廠房采用的橋架包括電纜托盤、電纜梯架、槽盒等。所謂的電纜托盤是指沒有蓋子的電纜支撐物，帶有連續底盤和側邊；電纜梯架是帶有可靠地固定在縱向主支撐組件上的一系列橫向的支撐構件的電纜支摧物；槽盒是用于維護絕緣導線和電纜，帶有底座和可移動蓋子的封閉殼體橋架根據材質不同可分為：鋼質材質、鋁合金材質、玻璃鋼材質等。
鋼質橋架的表面處理可分為：熱鍍鋅、冷鍍鋅、噴塑等。依據需求，在不同的環境下，使用不同材質的橋架及表面處理方式。但各類橋架的施工方法基本相似，重點介紹金屬鍍鋅橋架的安裝施工。
（1）施工準備
1）材料準備：橋架及其附件，應采用經過表面處理的定型產品，其型號、規格應符合設計要求。金屬橋架內外應光滑平整、無棱刺，不應有扭曲、翹邊等變形現象
2）現場條件淮備：預留孔洞、預埋鐵件全部完成。項棚和端面的裝飾等全部完工。施工圖紙、技術資料齊全，技術、安全、消防措施落實。主要施工機具準備齊全
(2）施工安裝作業
1）作業程序：彈線定位→頂埋吊件（預留空洞，膨脹螺栓安裝）→支吊架固定→橋架安裝
2）彈線定位：應根據設計圖紙確定橋架的安裝線路位置，用墨斗沿墻壁、頂棚和地面等在橋架的安裝位置彈出輪廓線；按設計圖要求及施工驗收規范規定，配線槽盒與水管同側上下敷設時，宜安裝在水管的上方；與熱水管、蒸汽管平行上下敷設時，應敷設在熱水管、蒸汽管的下方，當有困難時，可敷設在上方，相互間的較小距離為宜
3） 支吊架安裝

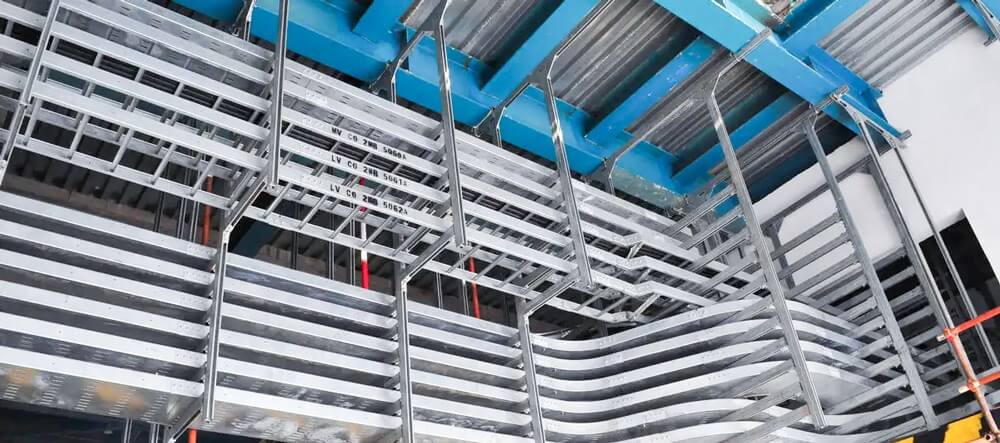

①支吊架采用組裝連接，托架長度均為橋架和線槽的寬度再加 150mm，支吊架在潔凈室內不得己確需在土建結構上打孔安裝時，對于所有孔洞內的灰坐使用吸塵器進行清掃，然后注人密封膠再使用膨賬螺栓進行連接加固。橋架的托架都使用鍍鋅C型鋼，型號可選用 C2541、C2025，特殊情況下可選用CB2541；吊桿都使用 8～12mm 的鍍鋅通絲，間隔在 1.5~3m之間防晃支架也是使用 C型鋼直接組合連接，可以作為一付托架使用
② 支吊架應安裝年固，確保橫平豎直。固定支點的間距不應大于1.5~2m。在進出接線盒、箱、柜、轉角、轉彎和變形縫兩端及丁字接頭三端的 500mm 以內設置固定支點，且每厲 10~15m應設防晃支架，并應采用 C型鋼機械連接方式固定，不得焊接
③ 橋架距離樓板不應小于 150~200mm，距地面的高度不應低于 100~150mm
④如用萬能吊具進行安裝時，應采用定型產品對橋架進行吊裝，并應有各自獨立的吊裝卡具或支撐系統。
4） 金屬膨朕螺栓安裝
適用于 C5 以上的混凝土構件及實心磚墻，不適用于空心磚墻。金屬膨脹螺栓安裝時首先沿肴墻壁或頂板根據設計圖進行彈線定位，標出固定點的位置；再根據支架或吊架承受的荷重，選擇相應的金屬膨賬螺栓及鉆頭，所選鉆頭的長度應大于套管的長度，打孔的深度應以將套管全部埋人墻內或頂板內，表觀平齊為宜；然后埋好螺栓，用螺母配上相應的墊圈將支架或吊架直接固定在金屬膨脹螺栓上。
5） 橋架安裝
①橋架應平整，無扭曲變形，內壁無毛刺，各種附件齊全。橋架的接口應平整，接縫處應緊密平直。蓋板裝上后應平整，無翹角，出線口的位置準確。進人潔凈室《區）的橋架應擦拭清潔千凈，外加工預制橋架需根據尺才在潔凈室外加工，并應清潔完畢后用塑料薄膜包裝好運至潔凈室內安裝。
②橋架的連接螺栓應從里向外穿，防止螺栓刮傷電纜，連接板兩端不少于 2個有防松螺母或防松墊圈的連接固定螺栓。橋架與托臂之間的固定采用專用卡子，專用卡子應由橋架廠家提供。
③橋架經過建筑物的變形縫時，橋架本身應斷開，橋架內用內連接板搭接，不需固定。保護地線和橋架內導線均應留有補償余量。
④橋架需穿吊頂進人潔凈室時應在吊頂處斷開.在頂板上開適合電纜穿過的圓孔，待電纜敷設完成后，做好防火封堵，并做好接地連接。
⑤橋架穿預留孔洞時，不允許將穿過墻壁的橋架電纜與墻上的孔洞一起抹死。敷設在豎井內和穿越不同防火區的橋架，應設有防火隔堵。電纜橋架穿墻防火隔堵的做法：防火枕應按順序依次擺放整齊，防火枕與電纜之間的間隙＜1cm。穿墻洞防火枕防火厚度 ≥24cm。
6）保護接地線：應根據設計要求敷設在橋架內側，接地處螺栓直徑不應小于 5mm；并且根據需要加橋架穿墻防火隔堵平墊和彈墊，用螺母壓接牢固。鍍鋅橋架連接之間有6個帶彈簧墊片的螺栓固定時，可以不做跨接地線。橋架所有非導電部分的鐵件均應相互連接和跨接，使之成為一連續導體，并做好整體接地。
(3）成品保護 成品保護是指橋架施工及其完成后，應對周邊相關施工成品的保護
①安裝橋架時，應注意保持墻面和頂棚的清潔。
② 安裝完成后，橋架蓋板應齊全平實，不得遺漏，禁止施工人員拿橋架當腳手架隨意踩踏，并不得隨意拆卸、挪動支吊架和橋架；不應再進行噴涂等作業，防止橋架外觀遭到破壞
（7） 橋架安裝質量檢查
①橋架的規格、 安裝位置必須符合設計要求和有關規范的規定。
②橋架應固定牢靠、橫乎豎直、布置合理，蓋板無翹角，接口嚴密整齊，拐角、轉角、丁字連接、轉彎連接正確嚴實，橋架內外無污染。支吊架應布置合理、固定牢固、平鑒。
③ 橋架穿過梁、墻、樓板等處時，做好防火封堵，橋架不應固定在建筑物上，跨越建筑物變形縫的橋架應斷開，保護地線應留有補償余量；橋架與電氣器具的連接應緊密，內數設線路無外露現象。
④按規定對質量檢查做好記錄。
(8）橋架安裝質量問題
①支架與吊架固定不牢，可能的原因是金屬膨脹螺檢的螺母未擴緊，或者是焊接部位開焊，應及時將螺栓的螺母擰緊，將開焊處重新焊年；金屬膨脹螺檢固定不年，或吃墻過深或出墻過多，鉆孔偏差過大造成松動，應及時修復；支架或吊架的焊接處未做防腐處理，應及時補刷進漏處的防銹漆
② 保護接地線的線徑和壓接螺栓的直徑不符合要求，應全部按規范要求進行完善修改。
③橋架穿過建筑物的變形縫時未做處理，應按規定對穿越變形縫的橋架斷開底板，并在變形縫的兩端加以固定，保護地線和導線應留有補償余量。
④橋架接花處不平齊，橋架蓋板有殘缺，橋架與管連接處的護口破楓巡漏，暗敷橋架未做檢修人孔，應調整、補充完善。
