電子無塵室廠房裝修設計解決方案 EPURZAN翼展
發布者：蘇州翼展凈化工程瀏覽次數：發布時間：2021-10-08
電子類工廠因?yàn)樵S多產品都是高精密高精度產品，如電子ED/線路板這些高度精密化元件，細微的環境或操作變動都有可能影響其制造成品的質量，因此制造過程均要求在嚴格控制下的無塵室中操作。于是電子無塵廠房尤其在TFT-LCD生產領域更是成為必需。電子無塵室廠房裝修設計主要依據《潔凈廠房設計規范》以及電子產品的生產廠家實際需求數據倆確定潔凈度等級和溫濕度的要求。在無塵室工程的設計過程中，應根據該工程是新建工程或是舊廠房改造工程，并結合具體的生產工藝、生產流程等要求確定其需要的溫濕度、潔凈度，再根據該工程的具體情況，同時還要考慮到生產廠家的經濟承受能力，綜合各種因素來確定采用何種凈化方案，這樣才可設計出一個能滿足甲方生產使用要求、工程造價合理、經濟節能實用的方案。
一、電子無塵室廠房裝修設計原則
1. 氣流方式：有層流式（垂直、水平）、亂流式、隧道式，各有各的特長，考慮使用目的而決定。
2. 潔凈度：電子無塵室的潔凈度是依據產品生產所要求的精度來決定。潔凈度的水準是依據氣流方式、換氣次數、室內壓力等經充分檢討后的結果其潔凈等級分百級，千級，萬級，十萬級等
3. 設計面：設計面的決定需考慮其作業性及滿足潔凈度的需求。與發塵多之作業需隔離開，另外也必須將人、物的出入口、通路、實用性、保養等列入總合檢討。
4. 構造、材料：室內的表面構造應平滑，不要造成氣流紊亂及塵埃的蓄積。選擇發塵少、不易附著粒子、容易清掃的材料。另依作業內容不同，有時要使用有耐藥品性、耐濕性、耐火性的材料。
5. 附屬裝置：構成無塵室的周邊裝置，有控制發塵、保持壓力的空氣浴塵室（人進入室內用）、傳遞箱（物品出入用）、正壓風門（調整室內壓力）及保管物品、無塵服的潔凈。
二、電子無塵室廠房裝修設計要點
1. 就是凈化車間的裝修隔斷、現澆板、墻面的彩鋼瓦板才的采用，一般選用50mm厚的夾心彩鋼板比較融入，不但美觀大方，而且剛度強。在環氧地坪選料層面，一般電子器件出產車間工業廠房采用靜電感應的環氧樹脂膠或是PVC環氧地坪較多。在高效送風口的選擇上，一般在規則較高的凈化室中，可以選擇液槽正壓送風口，在沖孔網板可以選擇選用噴漆鋁合金板，那樣不易積灰，不容易銹蝕，而且清理起來方便快捷。
2. 電子器件出產車間的工作人員清潔，在凈化室的通道理應下設風淋室，單人風淋室應按較大班總數的30人物關系一臺，風淋室的進、外出不可另外翻開，理應采用互鎖操控辦法。假設是清潔房間內的機器設備與原材料入口處，理應單設，而且相同理應開設貨淋室。而假設原材料或是產品的傳送有必要在不相同級別的凈化車間中傳送，則理應開設不銹鋼傳遞窗。
3. 不相同凈化室中心的負壓差與清潔主要參數難題，不相同等級的凈化室中心的負壓差應大于5Pa，在清潔區域和非清潔區域中心的負壓差也相同有必要超越5Pa。一個潔凈車間的換風根據凈化室的等級來決議計劃，不相同等級的凈化車間的換風不相同，清潔等級越高的潔凈車間每鐘頭的換風越常常。
三、電子無塵室廠房裝修設計之人流物流氣流組織
1. 人流設計：操作人員是各種污染物的攜帶者，所以人員在進入電子廠凈化車間前要進行人身處理，使之達到凈化要求，筆者認為一般是通過采用人員換鞋，更衣及風淋處理等措施達到凈化要求后再進入潔凈區，核心生產潔凈室南側支持區為非潔凈區，與核心區聯系緊密，設有生產辦公室，潔凈區的入口就設置在這邊，操作人員人身凈化程序如下：換鞋，二次更衣，穿潔凈服，進入潔凈前室，經過風淋室通道，進入潔凈室。
2. 物流設計：貨物搬入的凈化處理也至關重要，通過設置閘間將潔凈區和設備搬入口聯系起來，閘間內設有空氣吹淋設施。貨物由北側支持區設備搬入口搬入，拆包預裝后，經過閘間吹淋后進入潔凈區。潔凈由于氣流組織的需要，潔凈區內地面設置了高架地板，高架地板的選型也是物流通道要考慮的因素，因此規劃好物流搬入路線，使搬入通道上的地板承載力滿足要求，也是不能忽視的。
3. 氣流設計：氣流組織在電子廠凈化車間設計中占有重要地位，空氣凈化一般通過過濾空氣，氣流組織，空間靜壓等措施達到潔凈室內環境的要求。一般采用初效，中效，高效三級過濾系統，上送下回垂直單項氣流組織形式。頂棚上部為靜壓箱，氣流由靜壓箱，通過高效過濾器加壓過濾后進入潔凈區，流經生產操作區域，再通過地面開孔架空地板進入下技術夾層，再通過側墻的回風夾道回到空調器。
四、EPURZAN翼展電子無塵室廠房建設案例

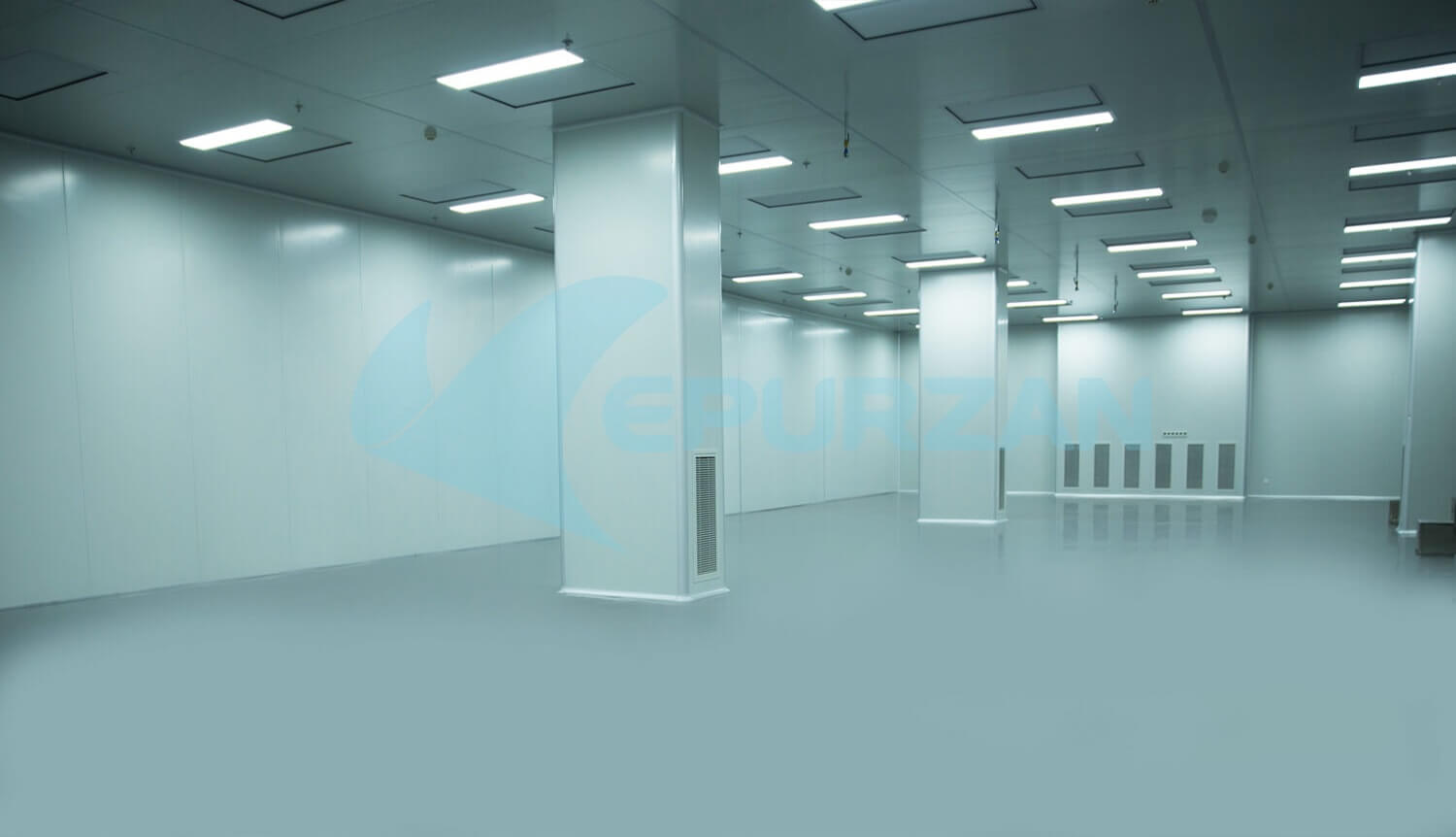

EPURZAN翼展專業提供千級至三十萬級標準潔凈工程的設計、施工安裝、配套設施一站式集成服務，以高質量的工程建設和服務品質，承建了國內數百家企業的凈化室車間、無塵廠房、潔凈實驗室工程。擁有建筑裝修裝飾工程專業承包貳級資質、建筑機電安裝工程專業承包叁級資質，質量管理體系認證: GB/T19001-2016、ISO9001:2015、 GB/T50430-2017。翼展過往電子無塵室廠房建設案例如——浙江兆奕凈化車間裝修工程。全程由EPURZAN翼展總承包建設。從平面設計，到工程施工、儀器設備采購安裝、水電氣路、消防、暖通等系統工程的設計裝修，全面交予EPURZAN翼展兆奕項目專案組完成。
注：案例圖片僅供翼展內部使用，禁止盜圖。
